การตัดด้วยเลเซอร์
ระบบเลเซอร์ CO₂ และไฟเบอร์เลเซอร์สําหรับขอบที่ปราศจากเสี้ยนและความแม่นยําของมิติ ±0.05 มม. บนเหล็ก อะลูมิเนียม และทองแดง

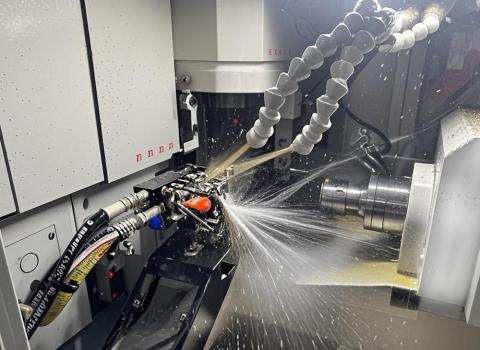

การตัดเฉือนที่มีความแม่นยําใช้เครื่องควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) เพื่อตัด กัด และเจาะวัสดุโลหะหรืออโลหะ ช่วยให้สามารถผลิตพื้นผิวที่ซับซ้อนและชิ้นส่วนที่มีความแม่นยําสูงด้วยระบบอัตโนมัติ ความแม่นยํา และประสิทธิภาพในระดับสูง
1เซ็ต

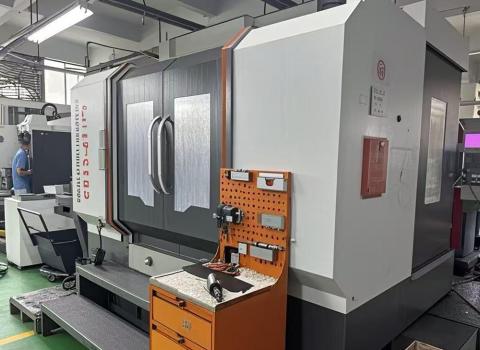

แมชชีนนิ่งเซ็นเตอร์ 5 แกน
2เซ็ต
แมชชีนนิ่งเซ็นเตอร์ 4 แกน
2เซ็ต

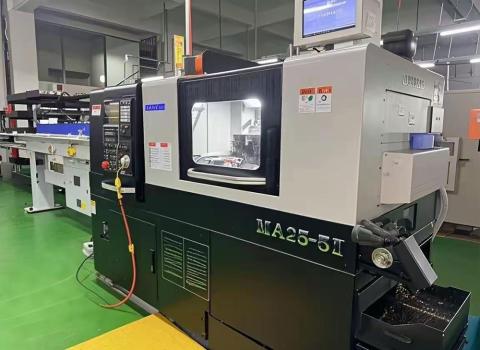

เครื่องกลึงซีเอ็นซี
11เซ็ต
ซีเอ็นซี
| ข้อมูลจําเพาะของอุปกรณ์ | |
| แมชชีนนิ่งเซ็นเตอร์ 5 แกน | φ2-φ26 |
| แมชชีนนิ่งเซ็นเตอร์ 4 แกน | φ2-φ20 |
| เครื่องกลึงซีเอ็นซี | φ200 |
| ซีเอ็นซี | 2050 มม. X 500 มม. X 400 มม |

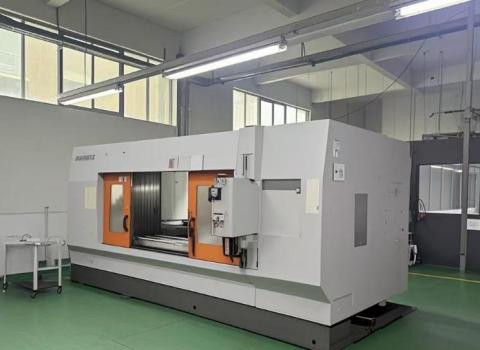

| ศูนย์ซีเอ็นซี 5 หน้า | 1000 มม. X 500 มม. X 400 มม |
ผลิตภัณฑ์โลหะแผ่นที่มีความแม่นยํา เป็นส่วนประกอบที่ประดิษฐ์ขึ้นจากแผ่นโลหะบาง ๆ ซึ่งโดยทั่วไปจะมีความหนา 0.5 มม. ถึง 20 มม. ผ่านกระบวนการผลิตที่มีการควบคุม รวมถึงการตัดด้วยเลเซอร์ การเจาะ CNC การเบรกแบบกด การเชื่อม และการตกแต่งพื้นผิว คําว่า "ความแม่นยํา" หมายถึงความคลาดเคลื่อนของมิติที่แน่นหนา (โดยทั่วไป ±0.05 มม. ถึง ±0.1 มม.) ความสามารถในการทําซ้ําที่สม่ําเสมอ และคุณภาพพื้นผิวที่สะอาดซึ่งกระบวนการประกอบปลายน้ําขึ้นอยู่กับ
ที่เจ้อเจียง Jiafeng เราผลิต ผลิตภัณฑ์โลหะแผ่นที่มีความแม่นยํา ใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกน เครื่องกลึง CNC และอุปกรณ์กัดหลายแกน ทําให้สามารถสร้างรูปทรงที่ซับซ้อนซึ่งการผลิตแบบเดิมไม่สามารถทําได้ ผลิตภัณฑ์ทุกชิ้นออกจากโรงงานของเราที่ได้รับการรับรองและพร้อมสําหรับการรวมเข้าด้วยกัน
การเลือกวัสดุที่เหมาะสมเป็นการตัดสินใจที่สําคัญที่สุดในการผลิตโลหะแผ่นที่มีความแม่นยํา ตารางด้านล่างเปรียบเทียบวัสดุทั่วไปที่เราประมวลผล ซึ่งช่วยให้คุณจับคู่ข้อกําหนดทางกลกับการใช้งานของคุณ
| วัตถุ | ความต้านแรงดึง | ความต้านทานการกัดกร่อน | น้ําหนัก | เสร็จสิ้นทั่วไป | ดีที่สุดสําหรับ |
|---|---|---|---|---|---|
| สแตนเลส 304 | 515–720 เมกะปาสคาล | ดีเยี่ยม | หนัก | แปรงขัดเงาทู่ | อุปกรณ์อาหาร, การแพทย์, เปลือกหุ้ม |
| สแตนเลส 316 | 485–690 เมกะปาสคาล | ซูพีเรีย (เพิ่ม Mo) | หนัก | ขัดเงาด้วยไฟฟ้า แปรง | ทางทะเล เคมี เภสัชกรรม |
| เหล็กแผ่นรีดเย็น (SPCC) | 270–370 เมกะปาสคาล | ต่ํา (ต้องการการเคลือบผิว) | หนัก | ผงเคลือบ, จิตรกรรม, ชุบสังกะสี | แผงโครงสร้างแชสซีวงเล็บ |
| เหล็กชุบสังกะสี (GI) | 270–370 เมกะปาสคาล | น่าพึงพอใจ | หนัก | สีฝุ่น, ไพรเมอร์ | เปลือกหุ้มกลางแจ้ง, ส่วนประกอบ HVAC |
| อลูมิเนียม 5052 | 195–260 เมกะปาสคาล | ดีมาก | เบา | อโนไดซ์, เคลือบผง | แผงการบินและอวกาศ, อิเล็กทรอนิกส์, การขนส่ง |
| อลูมิเนียม 6061 | 276–310 เมกะปาสคาล | น่าพึงพอใจ | เบา | อโนไดซ์, เคลือบใส | ชิ้นส่วนโครงสร้างกลึง, ฮีตซิงก์ |
| ทองแดง C110 | 220–250 เมกะปาสคาล | ปานกลาง | หนัก | ชุบดีบุกทู่ | บัสบาร์, หน้าสัมผัสไฟฟ้า, เครื่องแลกเปลี่ยนความร้อน |
* ค่าเป็นช่วงบ่งชี้ ข้อมูลจําเพาะขั้นสุดท้ายขึ้นอยู่กับความหนา อารมณ์ และวิธีการแปรรูป

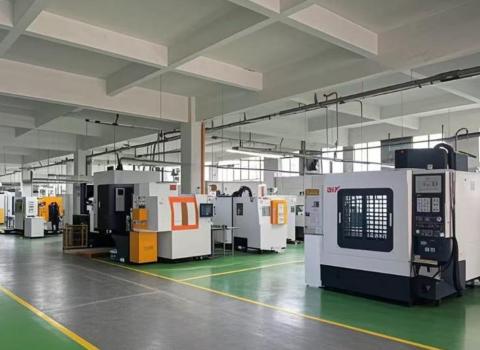

Jiafeng ดําเนินการเวิร์กช็อป CNC ที่ทันสมัยซึ่งกําหนดค่าไว้โดยเฉพาะสําหรับ ผลิตภัณฑ์โลหะแผ่นที่มีความแม่นยํา. ด้านล่างนี้คือบทสรุปทางเทคนิคของอุปกรณ์หลักของเราที่มีช่วงความคลาดเคลื่อนที่ทําได้
| ประเภทอุปกรณ์ | จํานวน | ช่วงการทํางาน | ความอดทนของตําแหน่ง | วัสดุที่เหมาะสม |
|---|---|---|---|---|
| ศูนย์เครื่องจักรกล 5 แกน | 1 | φ2 – φ26 มม | ±0.005 มม. | เหล็ก, อลูมิเนียม, ทองแดง, ไทเทเนียม |
| ศูนย์เครื่องจักรกล 4 แกน | 2 | φ2 – φ20 มม | ±0.008 มม | เหล็ก, อลูมิเนียม, พลาสติก |
| เครื่องกลึงซีเอ็นซี | 2 | สูงถึง φ200 มม | ±0.01 มม | เหล็ก, สแตนเลส, อลูมิเนียม |
| ศูนย์มิลลิ่งซีเอ็นซี | 11 | 2050 × 500 × 400 มม | ±0.02 มม. | โลหะทั้งหมด, คอมโพสิต |
| ศูนย์ CNC 5 หน้า | — | 1000 × 500 × 400 มม | ±0.01 มม | เหล็ก, อลูมิเนียม, Invar |
| การตัดไฟเบอร์เลเซอร์ | — | เหล็กสูงสุด 20 มม. | ±0.05 มม | เหล็กกล้าคาร์บอน, SS, อลูมิเนียม, ทองแดง |
| CNC กดเบรค | — | ความยาวสูงสุด 3200 มม. | มุมโค้งงอ ±0.3° | เหล็ก, อลูมิเนียม, กัลวาไนซ์ |
ความคลาดเคลื่อนที่แสดงสามารถทําได้ภายใต้สภาวะการผลิตปกติ ความคลาดเคลื่อนที่เข้มงวดขึ้นตามคําขอสําหรับการใช้งานที่สําคัญ
การรักษาพื้นผิวที่เหมาะสมช่วยยืดอายุการใช้งานของผลิตภัณฑ์ เป็นไปตามข้อกําหนดด้านกฎระเบียบ และช่วยให้คุณ ผลิตภัณฑ์โลหะแผ่นที่มีความแม่นยํา รูปลักษณ์ที่ตลาดของคุณต้องการ
| ประเภทเสร็จสิ้น | กระบวนการ | ความหนา (μm) | การป้องกันการกัดกร่อน | ตัวเลือกสี | การใช้งานทั่วไป |
|---|---|---|---|---|---|
| เคลือบผง | สเปรย์ไฟฟ้าสถิต + เตาอบบ่ม | 60–120 | ★★★★☆ | RAL / กําหนดเอง | เปลือกหุ้ม ตู้ แชสซี |
| อโนไดซ์ (ประเภท II) | ออกซิเดชันทางเคมีไฟฟ้า | 5–25 | ★★★☆☆ | ใส, ดํา, ทอง, กําหนดเอง | ตัวเรือนอลูมิเนียมแผง |
| ฮาร์ดอโนไดซ์ (ประเภท III) | อโนไดซ์กระแสสูง | 25–80 | ★★★★★ | ธรรมชาติ, สีดํา | การบินและอวกาศการป้องกันพื้นผิวการสึกหรอ |
| ชุบสังกะสี | การชุบด้วยไฟฟ้า | 5–25 | ★★★☆☆ | ใส, โครเมตสีเหลือง | รัด, วงเล็บ, ตัวเชื่อมต่อ |
| นิกเกิลแบบไม่ใช้ไฟฟ้า | การสะสมของสารเคมี | 5–50 | ★★★★☆ | สีเงินสดใส | ชิ้นส่วนที่มีความแม่นยํา, การป้องกัน EMC |
| ทู่ | อ่างกรด (ซิตริก / ไนตริก) | — | ★★★★★ | เอสเอสธรรมชาติ | ชิ้นส่วน SS เกรดอาหารทางการแพทย์ |
| แปรงฟัน + เคลือบใส | สายพานขัด + แล็กเกอร์ | 5–15 | ★★☆☆☆ | ธรรมชาติ / ซาติน | เครื่องใช้ไฟฟ้าแผงตกแต่ง |
★ การให้คะแนนระบุระดับการป้องกันการกัดกร่อนสัมพัทธ์ภายใต้สภาวะการสัมผัสที่เท่าเทียมกัน ประสิทธิภาพที่แท้จริงขึ้นอยู่กับวัสดุฐานและสภาพแวดล้อมการทํางาน
เวิร์กโฟลว์ที่มีโครงสร้างและจัดทําเป็นเอกสารช่วยให้มั่นใจได้ว่าทุกคําสั่งซื้อ ตั้งแต่ต้นแบบเดียวไปจนถึงการผลิต 100,000 ชิ้น ตรงตามข้อกําหนดและส่งมอบตรงเวลา
ความสามารถในการประดิษฐ์ของเราครอบคลุมหลากหลายภาคส่วนที่ความแม่นยําของมิติ ความน่าเชื่อถือ และคุณภาพพื้นผิวไม่สามารถต่อรองได้
| อุตสาหกรรม | มาตรฐานที่เกี่ยวข้อง | ประเภทผลิตภัณฑ์ทั่วไป |
|---|---|---|
| อิเล็กทรอนิกส์ / โทรคมนาคม | IPC-A-600, RoHS, การเข้าถึง | แชสซี, โล่ EMC, เปลือกหุ้ม PCB, ชั้นวาง |
| อุปกรณ์ทางการแพทย์ | ISO 13485, องค์การอาหารและยา 21 CFR | ตัวเรือนอุปกรณ์ผ่าตัด ถาดปลอดเชื้อ แผงหน้าปัด |
| ยานยนต์ | IATF 16949, ป.ช. | วงเล็บ, แผ่นกันความร้อน, กล่องใส่แบตเตอรี่, โครงโครงสร้าง |
| การบินและอวกาศ | AS9100, NADCAP | แผงโครงสร้าง, ประตูทางเข้า, ท่อ, วงเล็บ |
| พลังงาน / พลังงาน | IEC 61439, ยูแอล 508A | เปลือกสวิตช์เกียร์, ตัวเรือนอินเวอร์เตอร์, การจัดการสายเคเบิล |
ผลิตภัณฑ์โลหะแผ่นที่มีความแม่นยําของเราเป็นส่วนหนึ่งของระบบนิเวศการประดิษฐ์และการบูรณาการที่สมบูรณ์ เรียนรู้เพิ่มเติมเกี่ยวกับบริการเสริมที่นําเสนอโดย Zhejiang Jiafeng:
